產品用途
對所有的電壓、電流、功率、電能、諧波、相位等電量參數做全面分析和診斷。
同具功能
同時具有諧波分析儀、相位伏安表、電力參數測試儀等儀器的功能。
產品別稱
又名智能型三相電能質量分析儀、多功能電能質量分析儀、三相電力質量分析儀等。
產品優點
專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
簡 介 Brief introduction

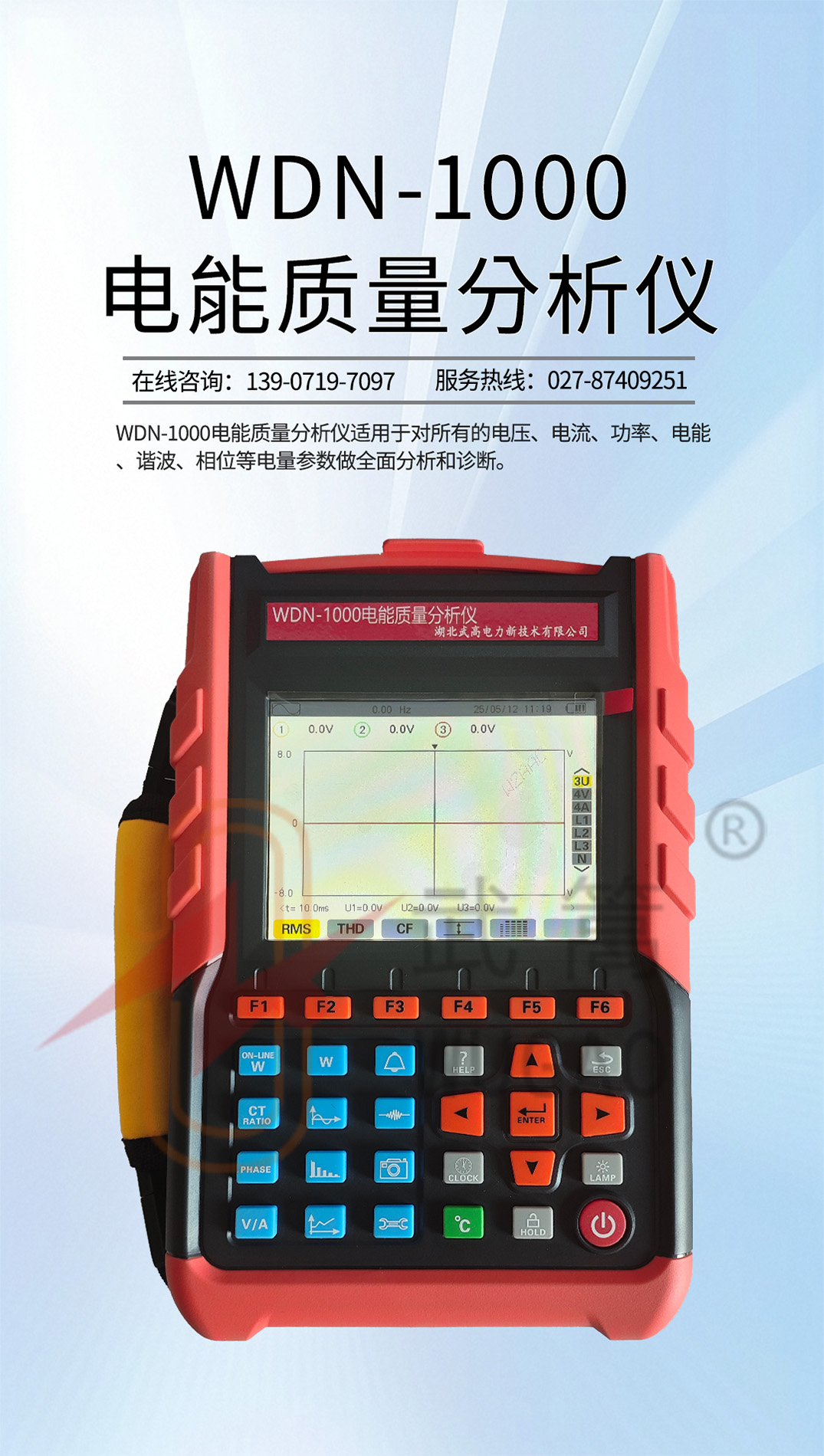

WDN-1000電能質量分析儀是我公司精心研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用,超大液晶彩屏顯示,高分辨率,中英文雙語操作界面,防振結構外殼等特點??赏瑫r測量4路電流(ABC三相及中性線電流),4路電壓(ABC三相電壓及中性線對地電壓)、電流電壓的峰值、一段時間內的最大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等;顯示電流電壓的實時波形、相量圖、諧波比柱形圖;動態捕捉電壓電流瞬時變化,監測啟動電流,監測各電力參數并生成告警列表,長時間記錄測試數據并生成趨勢曲線圖等功能。
當前電力應用中,因越來越多的大型用電設備需要,日漸復雜的電網系統所產生的故障也越來越難以排查,且由于各行業的發展對電網的電能質量提出的要求也越來越高,我們?yōu)榇颂峁┝诉@一種可以更快速、更準確地排除復雜電力系統故障,更全面、更系統地監測和維護電能質量參數的測量與分析儀器。
WDN-1000電能質量分析儀又名智能型三相電能質量分析儀、多功能電能質量分析儀、三相電力質量分析儀等,同時具有諧波分析儀、相位伏安表、電力參數測試儀等儀器的功能。適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于對所有的電壓、電流、功率、電能、諧波、相位等電量參數做全面分析和診斷。
產品參數 Product parameters
影響量 | 測試項目 | 基準條件 | 工作條件 |
環境溫度 | 所有參數 | (23±2)℃ | -10℃~40℃ |
相對濕度 | 所有參數 | 40%~60% | <80% |
相電壓 | 所有參數 | (100±1%)V | 1.0V~1000V |
線電壓 | 測線電壓真有效值 | (200±1%)V | 1.0V~2000V |
電流 | 測電流真有效值 | (5±1%)A | 10mA~9000A |
電網頻率 | 所有參數 | 50Hz±0.1Hz | 40Hz~70Hz |
相移 | 測有功功率有功電能 | Cosφ=1 | Cosφ:0.2~1.0 |
測無功功率無功電能 | Sinφ=1 | Sinφ:0.2~1.0 | |
諧波 | 所有參數 | <0.1% | 0.0%~100% |
電壓不平衡度 | 所有參數 | <10% | 0.0%~100% |
儀器工作電壓 | 所有參數 | DC11.1V±0.1V | DC10.5V~12.6V |
外電場、磁場 | 所有參數 | 應避免 | |
被測導線位置 | 測與電流有關的參量 | 被測導線處于鉗口的近似幾何中心位置 |
